1.搞懂“橢圓腦袋”的脾氣——先測準封頭的“身材數據”

蒸汽盤管得像“緊身衣”一樣貼在橢圓封頭上，所以步摸準封頭的“三圍”：

長軸和短軸：橢圓封頭的標準公式是x2/a2+y2/b2=1，用卷尺或激光測距儀量出這兩個尺寸（比如長軸1米，短軸0.6米）。

曲率半徑（R）：橢圓封頭不是純橢圓，邊緣和筒體連接的地方有“直邊段”（高度h），直邊往上的曲面曲率是變化的（從直邊的R1過渡到頂部的R2），得用曲率儀分段測，記成“從下往上，每10cm處的曲率是多少”，就像給封頭畫“身材曲線表”。

小提醒：要是懶得算，直接拿封頭去掃描建模（3D掃描），電腦里能自動生成曲面數據，比手工量靠譜10倍。

2.給盤管“量身裁布”——設計盤管的“走線路徑”

盤管的路徑得跟著封頭的曲面走，基本原則是：

均勻布管：比如從封頭底部（直邊段）開始，螺旋向上繞，每圈間距5-10cm（根據加熱需求定），到頂部中心留個“小帽子”空間（別繞太滿）。

貼合曲率：每一段盤管的彎曲半徑，等于對應位置封頭的曲率半徑。比如底部曲率R=50cm，那這段盤管就得彎成R=50cm的弧；到了頂部，曲率可能變成R=30cm，盤管也得跟著變，就像跟著“曲線導航”開車。

管徑選對：蒸汽壓力高（比如＞1MPa）就用厚壁管（Φ25×3mm），壓力低用薄壁管（Φ20×2mm），材質優先選304不銹鋼（抗蒸汽腐蝕），別用普通碳鋼（容易銹穿）。

3.讓鋼管“聽話變彎”——盤管成型的關鍵技巧

鋼管是硬的，要彎成跟封頭匹配的曲面，得用“溫柔施壓法”，硬掰肯定裂：

分段彎制：根據設計的“路徑分段”，把盤管分成N段（比如每段50cm），每段對應一個曲率半徑。用“數控彎管機”，先輸入這段的曲率R，機器的模具會自動調成對應弧度，像“定制彎管模具”一樣。

漸進式彎曲：彎管時別一次彎到位，每次只彎5°-10°，停10秒讓鋼管“緩口氣”（內應力），不然鋼管會“記仇”——彎完自己彈回去一點（回彈），導致貼合不嚴。師傅說：“彎管就像揉面團，得慢慢揉，急了就裂。”

分段試貼：彎好一段就拿去找封頭比對，用膠帶把這段盤管貼在封頭上，看是否貼合（縫隙＜1mm算合格），不貼合就用“火焰微調”——在縫隙大的地方用氧乙炔烤一下（別烤太紅，不銹鋼怕過熱），輕輕掰一下，冷卻后就貼緊了（俗稱“熱校形”）。

4.給盤管“安家固定”——焊接和安裝的細節

盤管彎好后，得牢牢固定在封頭上，不然通蒸汽時會“晃悠”甚至震裂：

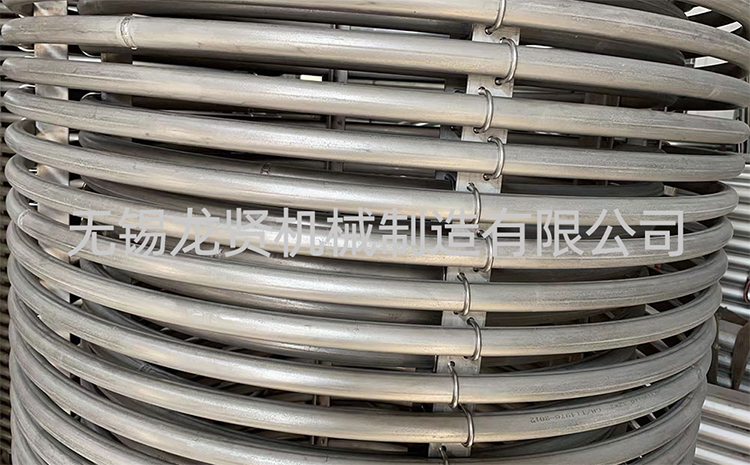

點焊支架：在封頭表面焊小支架（用Φ8mm圓鋼彎成“U型卡”），每50cm焊一個，把盤管卡進去，再滿焊固定（支架和封頭焊牢，支架和盤管點焊即可，別焊死——留一點點熱脹空間，蒸汽加熱時盤管會伸長，焊死會崩裂）。

進出口處理：盤管的進口和出口通常從封頭底部直邊段引出，穿過封頭筒體的壁板（提前開孔），接口處焊“法蘭盤”（方便接蒸汽管），焊完后做“水壓試驗”（往盤管里打1.5倍工作壓力的水，保壓30分鐘不漏水才算合格）。

和保溫：如果封頭外漏，盤管外面得包保溫層（硅酸鋁棉+鍍鋅鐵皮），不然熱量全跑了，還容易燙到人。

做橢圓封頭的蒸汽盤管，忌諱“憑感覺瞎彎”——要么貼不緊（加熱不均），要么彎裂了（漏水返工）。記?。合葴y(cè)準數據，再電腦模擬路徑，后用模具慢慢彎，就像給“橢圓腦袋”織毛衣，針腳準了，成品才好看又好用～
